3Dプリンター小ネタ
年始に書いた記事にて「トラックのホイール脱落事故」について軽く触れたのですが、劣化したホイールナットの使用や、ホコリや潤滑剤不足で十分な締結力が得られない状態での走行はホイール脱落に繋がるおそれがあるということで、2022年10月1日～2023年2月28日を実施期間として、大型車のホイールナット点検キャンペーンが国土交通省より発表されました。点検の結果、ホイールナットの交換が必要な場合、新品のホイールナットを無償で受け取ることが可能とのことです。
大型車のホイール・ナットの緊急点検を行います！(外部リンク)
ホイール装着は、車体のハブベアリングから伸びるハブボルトとホイールナットで行う (最近は逆にホイール外側からボルトを入れる方式も増加) のですが、締結時に工具を使うのはホイールナット側だけです。通常、ボルト・ナット締結の際はそれぞれに工具を当てて締結するため工具が2本必要になりますが、ホイールの場合はハブボルトとハブベアリングが噛み合って空転しない構造になっているので、ホイールナット側だけに1本の工具を当てれば締結することができます。このように片側だけ工具を使う構造にしておけば後の作業性が良くなるため、筆者も3Dプリンターで部品設計を行う際には、同様の構造を取り入れるケースが非常に多くあります。
前置きが長くなってしまいましたが、前述のようにボルト・ナット締結でも工具が1本で済むような構造について、というのが今回のテーマです。
FDM方式やSLS方式で扱う熱可塑性樹脂のように靭性のある樹脂であれば、タッピングビスやインサートナットを圧入することができます。一方、光造形方式で一般的に使われる硬く脆い樹脂では部品が欠けやすいので同じ感覚では扱えません。しかし、光造形方式には設計データの形状再現性の良さという利点があるので、六角形状のナットそのものを埋められる形状で設計してしまいます。
以下の図はとある部品 (何の部品かは今後言及する予定) の裏面と、ボルトを使って2部品を締結したものです。 部品に設けたくぼみにナットが嵌まりこみ、部品の締結時にナット側に工具を当てずとも締結できます。

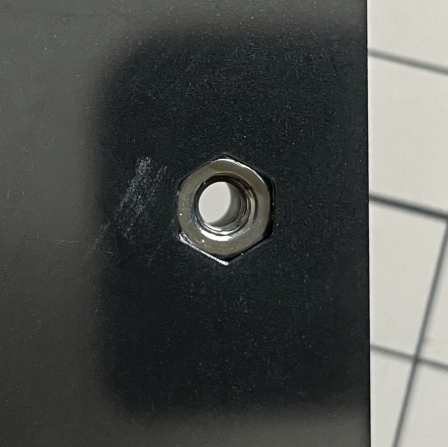

図1：図1：部品裏面 ナット埋め込み

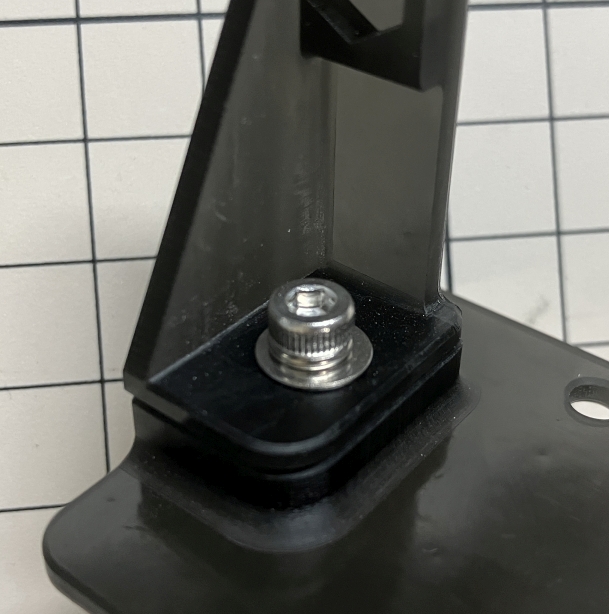

図2：部品表面 埋め込んだナットに対してボルト締結
埋め込んである六角ナット (一種 M3) はJIS B 1181で二面幅5.32～5.50mmと規格化されています。手元にあるM3ナットは実測5.4mm前後が多いので、設計する際は5.4mmを基準としています。 部品のくぼみについては、対辺5.4mmの六角形状を設計値としており、基本的に5.4～5.7mmの間で設計しています。 これは3Dプリンターの造形精度の問題で、造形プラットフォームの面と平行にナットを埋め込む方向で造形する場合には高精度に造形できるので遊びを少なくすることができますが、それ以外の場合は余分なレジンが付着したまま硬化する等の原因で精度が出難いため遊びを多くとっているためです。

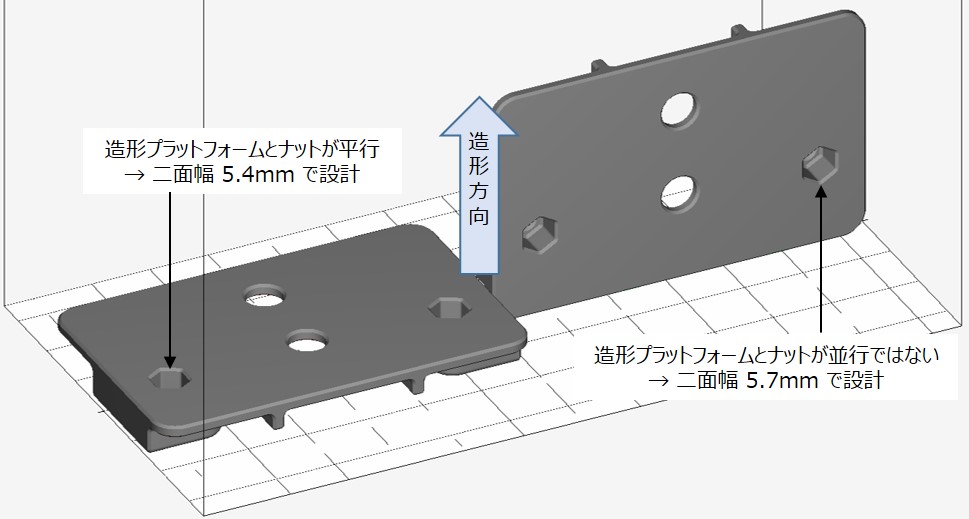

図3：精度の出る方向・出難い方向
造形物に対してナットは圧入するというよりも、ナットの角が部品に接触してボルトとの共回りを防ぐ構造になっています。 このような構造にすることで、ボルト側の工具のみで締結できるため作業性が向上します。 使用する3Dプリンターや設定によって二面幅の寸法は調整する必要があるので、テストプリントでどの程度の寸法・遊びを設けておくのが適切か把握しておくと今後の作業が捗るかと思います。
まとめ
以上、年末あいさつと3Dプリンター小ネタでした。
